Датчик дождя автомобильный

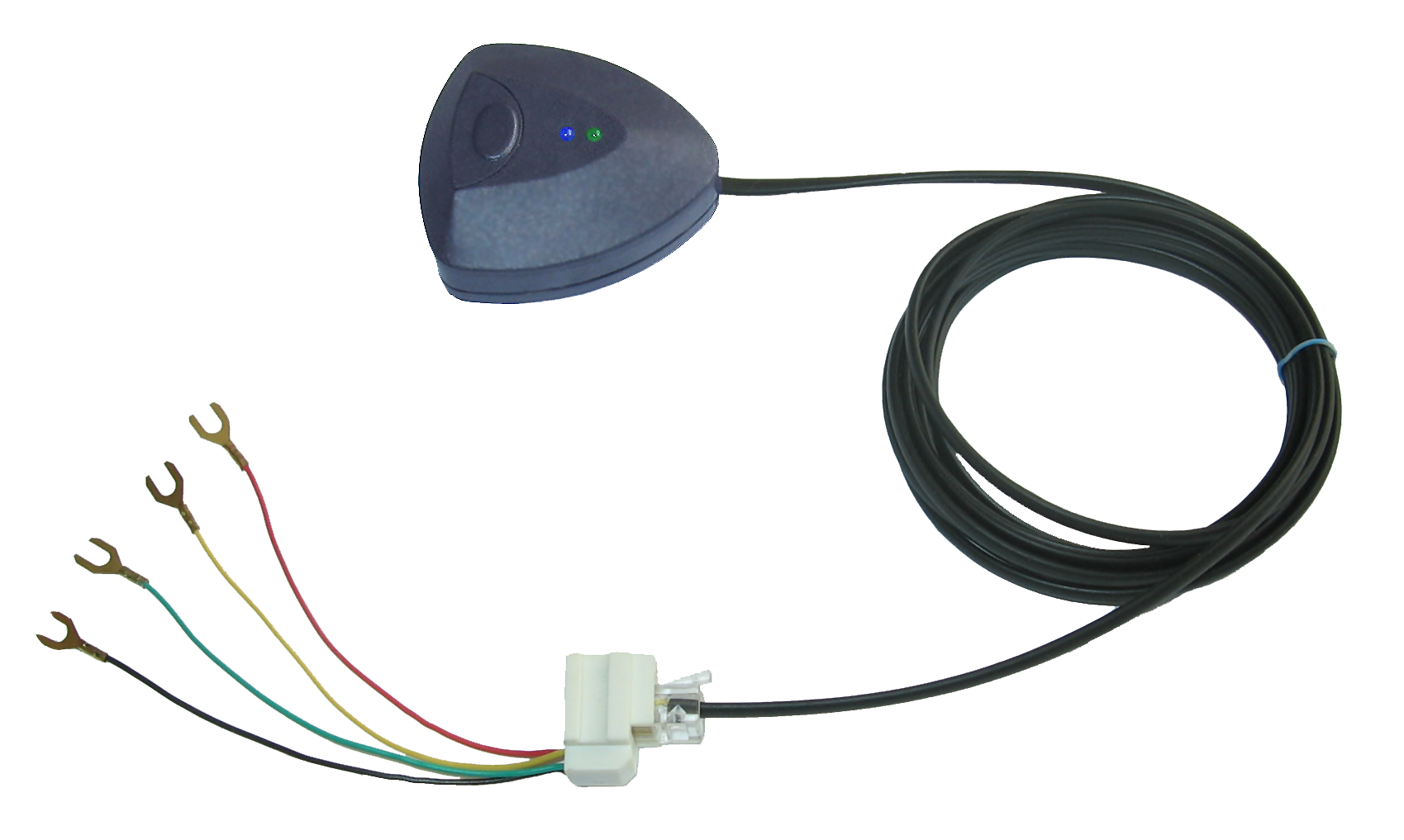

ДДА-35
Назначение
ДДА-35 предназначен для автомобилей с напряжением 12вольт
ДДА-35.24в предназначен для грузовых автомобилей с напряжением 24вольт
Подключение датчика требует понимания схемы стеклоочистителя автомобиля.
1. Жёлтый провод - питание датчика +12\24вольт.
Ток потребления 50ма.
Питание можно подать отдельным выключателем или использовать один из режимов подрулевого переключателя.
2. Зелёный провод – сигнал парковки щёток.
Подключается к плюсовому выводу двигателя стеклоочистителя или к соответствующему контакту, на котором во время движения щёток +12\24вольт.
Датчик может работать без этого подключения. (Провод не подключен или на массе). При этом датчик "не знает" о движении щёток. Возможен повторный щелчок реле и другие, самостоятельные решения контроллера, незначительно изменяющие работу.
3. Красный провод - выход датчика.
Если напряжение на датчик не подано, выход никак не влияет на подключенную к нему схему автомобиля.
При срабатывании датчика, выход "замыкается на массу" (состояние 0).Допустимый ток коммутации до 300ма.
Возможно подключение на выход реле, с сопротивлением обмотки не менее 50 ом.
4. Чёрный провод – питание «-» (масса автомобиля)
Отличие от ДДА-45
У датчика ДДА-35 при срабатывании, на выходе(красный провод), появляется "масса"
У датчика ДДА-45 при срабатывании, на выходе(красный провод), появляется напряжение +12вольт. Выходной ток не более 20ма.
